A mágneskapcsoló egyszerűnek tűnő, mégis rendkívül fontos elektromos eszköz, ami nélkül a gépek, motorok és vezérlőrendszerek nem lennének biztonságosan működtethetőek.
A modern ipari és háztartási automatizálási rendszerek működését sokszor ezek, a szem elé ritkán kerülő alkatrészek teszik lehetővé, amik a háttérben, csendben, de elengedhetetlenül dolgoznak. Tartson velünk és ismerje meg egy jeles típusát ennek a terméknek!
Mi az a mágneskapcsoló és pontosan miként működik?
A mágneskapcsoló elektromágnes elven működő berendezés, ami nagy áramok és teljesítmények biztonságos kapcsolására szolgál.
Feladata, hogy a villamos áramköröket távolról, automatizált módon kapcsolja be vagy ki, anélkül, hogy a kezelőnek közvetlenül a nagyfeszültségű áramkörökkel kellene érintkeznie.
Másképp fogalmazva, a mágneskapcsoló olyan elektromechanikus relé, ami lehetővé teszi a villanymotorok, fűtőberendezések, kompresszorok vagy más nagyteljesítményű fogyasztók vezérlését.

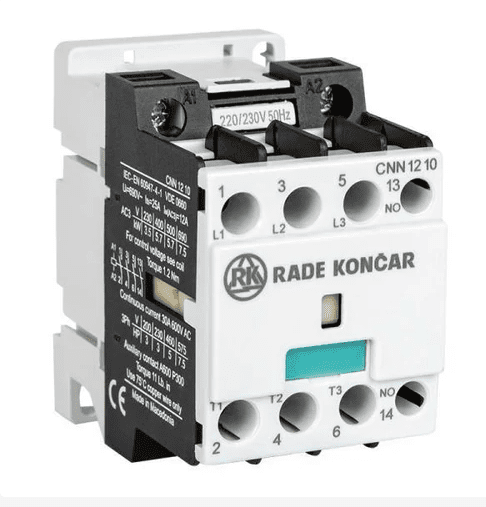

Tipikus példa a 18A/7,5kW (AC3, 400V/50Hz) 1NO. Ez ipari motorok működtetéséhez kiváló választás. Megbízhatóan kapcsolja a nagy terhelést, miközben hosszú élettartamot és biztonságot garantál.
A működésének alapja az elektromágnesesség elve
A készülék belsejében található egy tekercs, amire feszültséget adva mágneses teret hoz létre. Ez a tér meghúzza a kapcsoló mozgó érintkezőit, ezzel zárva az áramkört.
Amikor a vezérlőjel megszűnik, például a gép leállítása vagy vészleállítás esetén, a mágneses tér eltűnik, az érintkezők visszatérnek nyugalmi helyzetükbe és az áramkör megszakad.
Ennek köszönhetően, a mágneskapcsoló nemcsak egyszerű vezérlőként működik, hanem védelmi funkciót is betölt, megakadályozva a túlterhelést, az érintkezésből eredő baleseteket és segíti a biztonságos gépvezérlést.
Mire használják a leggyakrabban?
Számos ipari és háztartási alkalmazásban megtalálható. Leggyakrabban az alábbi területeken használják:
Villanymotorok indítása és leállítása
A mágneskapcsoló lehetővé teszi a motor távoli indítását, miközben védi azt a túlterheléstől és feszültségingadozásoktól.
Automatizált gépek vezérlése
Szinte minden modern ipari gépben megtalálható, ahol programozott folyamatokat kell biztonságosan irányítani.
Világítási rendszerek és fűtőberendezések kapcsolása
A nagyteljesítményű fogyasztók vezérlése kényelmesen, egyetlen vezérlőjel segítségével.
Kompresszorok, szivattyúk, ventilátorok üzemeltetése
Ezek az eszközök gyakran folyamatos működést igényelnek, amit a mágneskapcsoló megbízhatóan garantál.
Biztonsági és vészleállító rendszerek részeként
Azonnali árammegszakítást tesz lehetővé, ezzel védve az embereket és a berendezéseket.
Kiknek érdemes használni?
Elsősorban ipari és gépészeti szakembereknek nélkülözhetetlenek, de az otthoni automatizálásban is egyre nagyobb szerepet kapnak.
Ajánlott:
- Villanyszerelőknek, akik megbízható motorindító rendszert szeretnének kiépíteni.
- Karbantartóknak, akik automatizált vezérlési megoldásokon dolgoznak.
- Gyártócégeknek, ahol fontos a gépek távvezérlése és biztonságos működtetése.
- Okosotthon-fejlesztőknek, akik energiatakarékos, automatizált megoldásokat építenek.
Egy jól megválasztott mágneskapcsoló hosszú ideig stabil működést és karbantartásoktól mentes üzemet biztosít.
Hogyan válassza ki a megfelelőt?
A piacon rengeteg típus létezik, ezért érdemes néhány fontos szempontot figyelembe vennie.
Névleges áramerősség (A)
Ez határozza meg, mekkora terhelést bír el biztonságosan a kapcsoló.
Például egy 18A-es típus 7,5 kW teljesítményű motorhoz ideális.
Névleges feszültség (V)
Általában 400V AC3 környezetben alkalmazzák, ipari gépek esetében.
Tekercs vezérlőfeszültsége
Lehet 24V, 110V, 230V vagy 400V, a vezérlőrendszerhez kell igazítani.
Segédérintkezők száma (NO/NC)
A vezérlési logika szempontjából fontos, hogy hány nyitó (NO) és záró (NC) érintkező áll rendelkezésre.
Használati környezet
Fontos, hogy az adott mágneskapcsoló ellenálljon a por, nedvesség vagy hő hatásainak, különösen ipari környezetben.
A mágneskapcsoló és a biztonság
Ez a vezérlő egyben a biztonság kulcseleme is. A túláram, feszültségingadozás vagy mechanikai meghibásodás esetén, gyorsan és megbízhatóan lekapcsolja a rendszert, megelőzve a nagyobb károkat.
Éppen ezért, gyakran kombinálják hőrelével vagy motorvédő kapcsolóval, hogy teljes védelmet nyújtson a berendezéseknek.
Miért érdemes modern változatot választania?
A legújabb generációs mágneskapcsoló kisebb helyet foglal, energiatakarékosabb és csendesebben működik.
A korszerű változatok, mint a 18A/7,5kW (AC3, 400V/50Hz) 1NO) hosszabb élettartammal, nagyobb kapcsolási ciklusszámmal és könnyebb szerelhetőséggel rendelkeznek.
A modern eszközök kompatibilisek az ipari vezérlőrendszerekkel (PLC, automatizált indítópanelek), így tökéletesen illeszkednek a mai gépautomatizálási megoldásokba.
Akár egy ipari motor indításáról, akár automatizált gyártósor vezérléséről van szó, a mágneskapcsoló a stabilitás és a megbízhatóság záloga. Szerezze be kedvező áron, az ipari-elektronika.com oldalon!
